IT运维人员,教你如何快速部署可视化网络拓扑图

发布时间:2019-03-19 作者: 浏览:773



基本术语

1.节点

节点就是网络单元。网络单元网络系统中的各种数据处理设备、数据通信控制设备和数据终端设备

节点分为:(1)转节点,它的作用是支持网络的连接,它通过通信线路转接和传递信息;

 (2)访问节点它是信息交换的源点和目标。

2.链路

链路是两个节点间的连线。链路分“物理链路”和“逻辑链路”两种,前者是指实际存在的通信连线,后者是指在逻辑上起作用的网络通路。链路容量是指每个链路在单位时间内可接纳的最大信息量。

3.通路

通路是从发出信息的节点到接收信息的节点之间的一串节点和链路。也就是说,它是一系列穿越通信网络而建立起的节点到节点的链路


含义

拓扑结构图是指由网络节点设备和通信介质构成的网络结构图。网络拓扑定义了各种计算机、打印机、网络设备和其他设备的连接方式。换句话说,网络拓扑描述了线缆和网络设备的布局以及数据传输时所采用的路径。网络拓扑会在很大程度上影响网络如何工作。

网络拓扑包括物理拓扑和逻辑拓扑。物理拓扑是指物理结构上各种设备和传输介质的布局。物理拓扑通常有总线型、星型、环型、树型、网状型等几种。


常见网络逻辑拓扑结构


 星型结构

星型结构是以一个节点为中心的处理系统,各种类型的入网机器均与该中心节点有物理链路直接相连。

星型结构的优点是结构简单、建网容易、控制相对简单。其缺点是属集中控制,主节点负载过重,可靠性低,通信线路利用率低


总线结构

总线结构是比较普遍采用的一种方式,它将所有的入网计算机均接入到一条通信线上,为防止信号反射,一般在总线两端连有终结器匹配线路阻抗。

总线结构的优点是信道利用率较高,结构简单,价格相对便宜。缺点是同一时刻只能有两个网络节点相互通信,网络延伸距离有限,网络容纳节点数有限。在总线上只要有一个点出现连接问题,会影响整个网络的正常运行。目前在局域网中多采用此种结构。


环型结构

环型结构是将各台连网的计算机用通信线路连接成一个闭合的环。

环形拓扑是一个点到点的环形结构。每台设备都直接连到环上,或通过一个接口设备和分支电缆连到环上。 在初始安装时,环形拓扑网络比较简单。随着网上节点的增加,重新配置的难度也增加,对环的最大长度和环上设备总数有限制。可以很容易地找到电缆的故障点。受故障影响的设备范围大,在单环系统上出现的任何错误,都会影响网上的所有设备。


树型结构

星型网络拓扑结构的一种扩充便是星行树,如左图所示。每个Hub与端用户的连接仍为星型,Hub的级连而形成树。然而,应当指出,Hub级连的个数是有限制的,并随厂商的不同而有变化。

树型结构是分级的集中控制式网络,与星型相比,它的通信线路总长度短,成本较低,节点易于扩充,寻找路径比较方便,但除了叶节点及其相连的线路外,任一节点或其相连的线路故障都会使系统受到影响。


网状结构

网状结构分为全连接网状和不完全连接网状两种形式。全连接网状中,每一个节点和网中其它节点均有链路连接。不完全连接网中,两节点之间不一定有直接链路连接,它们之间的通信,依靠其它节点转接。这种网络的优点是节点路径多,碰撞和阻塞可大大减少,局部的故障不会影响整个网络的正常工作,可靠性高;网络扩充和主机入网比较灵活、简单。但这种网络关系复杂,建网不易,网络控制机制复杂。广域网中一般用不完全连接网状结构。


混合型拓扑

就是两种或两种以上的拓扑结构同时使用。

优点:可以对网络的基本拓扑取长补短 缺点:网络配置难度大。


蜂窝拓扑结构

蜂窝拓扑结构是无线局域网中常用的结构。它以无线传输介质(微波、卫星、红外等)点到点和多点传输为特征,是一种无线网,适用于城市网、校园网、企业网。



随着现代企业越来越大的网络环境、越来越多的网络设备和越来越复杂的网络链路,如何保障企业中网络的正常运行以及在故障发生时如何在最短时间内解决问题一直都是运维工程师们的头号难题。运维人员往往会遇到这样一个问题:用一天的时间查找故障点,用三五分钟的时间解决故障。做过运维的朋友在看到这里的时候都无奈一笑,因为这是运维工作中的常态,故障定位往往比解决故障更加艰难。


在这种情况下,网络结构拓扑图对于运维工作来说就尤为重要。熟悉企业网络拓扑能够让IT专员们清晰深刻的了解到企业当前的网络分布情况,在故障发生时,通过公司真实网络拓扑可以对整个网络链路进行快速排查,缩减范围,快速定位故障设备,从而大幅度提高运维工作效率。


网强网管软件为针对这一难题,推出拓扑图功能,以全局概览、态势感知的效果展示,大数据技术帮助用户管理网络环境,旨在将最复杂的网络用最简单的方式呈现。

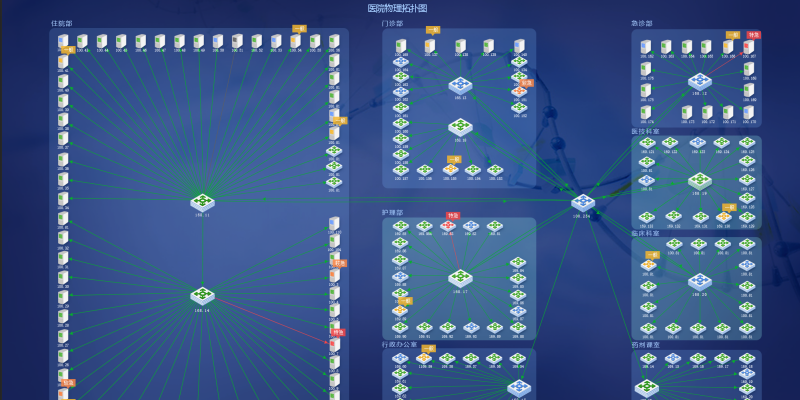

         网强网管软件拓扑图功能分为物理拓扑图、机房拓扑图和业务拓扑图三大板块,做到网络设备资源可视化,实现所见即所得透明化。软件功能众多,支持图元自动调整、自由摆放、批量布局;支持链路样式自由选择,背景专业图库可供选择;支持页收缩设置父子级关系,快速进入下线拓扑;支持动态告警灯,显示告警触发级别情况;支持界面快捷键操作等等,为用户打造专属于自己的拓扑结构,真正实现私人订制的顶级效果。
